在工业锅炉及电站锅炉系统中，高温过热器作为核心的受热面部件，其性能直接决定蒸汽参数品质与机组运行安全。随着燃煤机组深度调峰与生物质耦合发电的普及，过热器面临更为复杂的温度场与应力场耦合工况。如何在结构强度与热交换效率之间取得平衡，已成为锅炉部件选型与设计的关键课题。
一、工况复杂性对高温过热器提出的双重挑战
现代锅炉运行工况呈现显著的动态特征。以某北方地区300MW机组为例，其调峰幅度已从常规的50%负荷扩展至30%负荷，这导致过热器壁温波动幅度可达80℃以上。从材料力学角度看，这种频繁的温度循环会加速管子与集箱焊接接头的疲劳损伤，某行业协会调研数据显示，约23%的过热器泄漏事故源于热疲劳裂纹扩展。
另一方面，热交换效率的追求促使设计人员不断提升蒸汽侧流速与烟气流速。当烟气流速从10m/s提升至14m/s时，对流换热系数可提高约35%，但与此同时，烟气侧磨损速率将呈指数级增长。某头部电力科学研究院的测试报告指出，在燃用高灰分煤种时，烟气速度每提升1m/s，管壁减薄速率增加约0.15mm/年。这要求过热器选型必须在传热强化与寿命管理之间寻求最优解。
二、设计规范与材料选择的科学平衡
高温过热器的选型首先应遵循GB/T 16507与ASME Section I等相关设计规范。以常见的12Cr1MoVG材料为例，其在580℃下的持久强度约为35MPa，而TP347H奥氏体不锈钢在600℃时仍可保持28MPa的持久强度。然而，材料的选择不能仅依赖高温蠕变数据，还需考虑烟气侧腐蚀特性。当烟气含硫量超过1.2%时，低合金钢的高温腐蚀速率会显著加快，此时需优先选用不锈钢或镍基合金。
在实际工程中，山东博宇重工科技有限公司通过建立复合工况模拟模型，实现了过热器结构参数与材料的协同优化。该公司在某生物质电厂项目中，根据秸秆燃烧产生的碱性氧化物对管壁的侵蚀特性，将过热器末端管排材料升级至15CrMoG，同时采用内螺纹管强化蒸汽侧传热，使整体换热效率提升约8%，且设备运行周期延长至4年大修间隔。
三、制造工艺对过热器性能的隐形影响
过热器的制造过程同样左右着最终服役表现。管排的弯管半径、焊口余高以及管夹间距等细节，均会影响应力分布形态。一项持续5年的在役检测统计显示，弯管段外弧侧壁厚减薄量平均比直管段高出12%-18%，这要求弯管工艺必须严格控制椭圆度，通常应控制在5%以内。

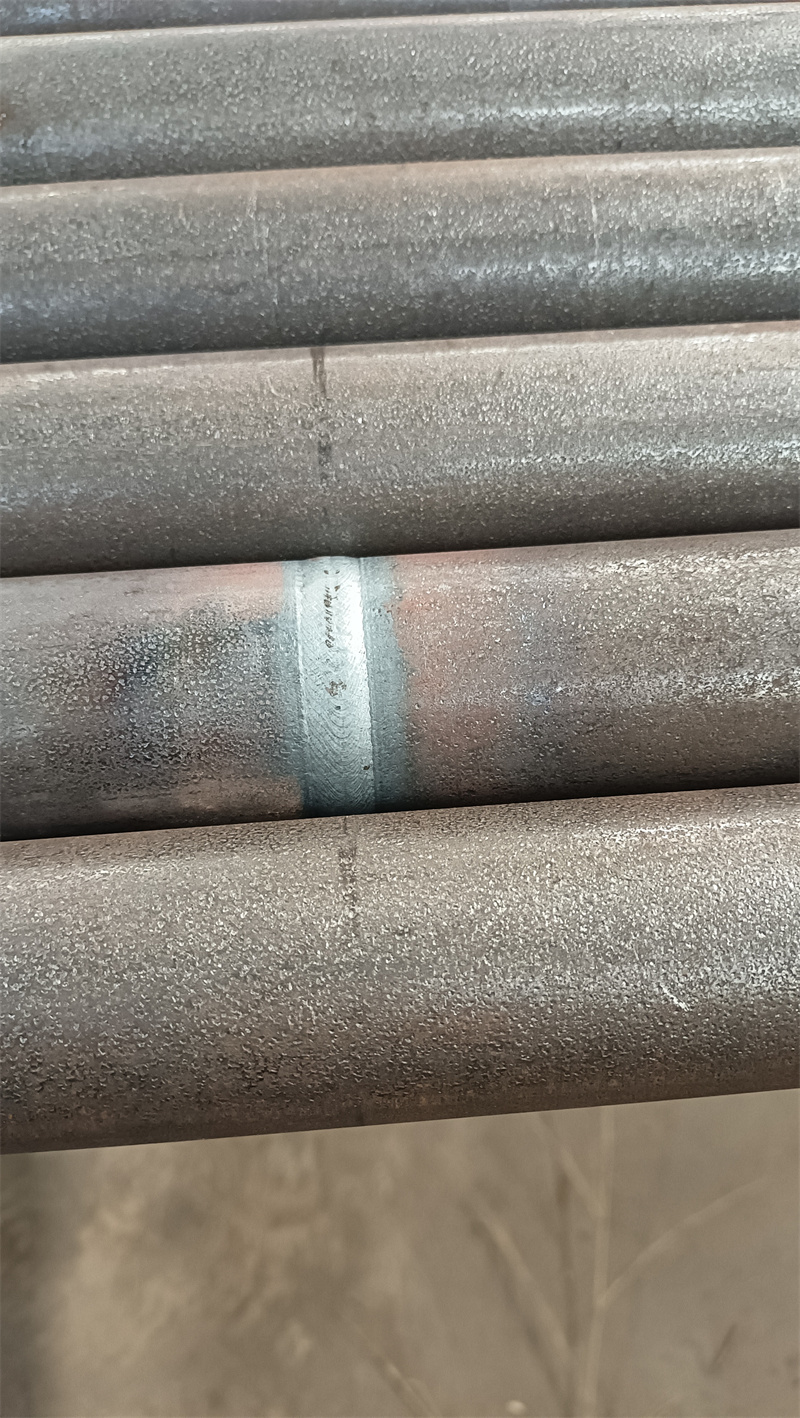

先进的焊接与检测工艺可大幅提升产品可靠性。山东博宇重工采用管板自动焊接技术与100%相控阵超声检测，使得过热器焊口一次合格率稳定在98.5%以上。图片链接：{图片链接}该企业同时配置了激光切割与龙门铣床等精密加工设备，可满足大口径厚壁管件的异形加工需求，确保管排组装精度控制在±1mm以内，有效降低了热应力集中风险。
四、全生命周期运维策略的构建
优秀的过热器选型方案还需匹配科学的后勤保障体系。基于某区域电网20台机组的运行数据，实施状态检修策略后，过热器平均无故障时间由18个月延长至32个月。其中关键措施包括：在易磨损区域加装防磨瓦、利用壁温监测系统实施精准吹灰、采用磁粉检测结合涡流检测技术进行计划性检查等。
此外，对于已服役超过8万小时的过热器，建议进行材料老化评估与剩余寿命计算。某500MW机组通过金相复膜分析发现，其TP347H管材晶间腐蚀倾向出现显著上升，据此提前更换了高风险管段，避免了非计划停运损失。行业实践证明，将结构强度校核、热效率修正与运行历史数据库耦合优化，可构建更为精准的选型决策模型。
展望
随着超超临界参数机组渗透率提升与灵活性改造需求深化，高温过热器正朝着高性能化、智能监控与模块化设计方向演进。未来选型需更深入地融合热力学、材料学与智能制造等多学科技术，推动锅炉部件产业向更高效、更安全的方向持续升级。
